Những phiên bản hướng dẫn làm mạch trái tim trước đã có rất nhiều bạn làm thành công cho mình những mạch trái tim đẹp mà không cần hiểu chuyên sâu lập trình hay làm mạch hay mạch nó chạy ra sao.Các bạn cũng có nhưng mạch trái tim đẹp đem trang trí phòng học,ngôi nhà hay đem tặng người mình yêu..Hôm nay chip sẽ đưa ra phiên bản mạch trái tim full code ASM đẹp với rất nhiều hiệu ứng mà nhưng phiên bản trước không có.Hồi đó chip còn mới học lập trình nên còn nhiều sai xót trong rất nhiều,đến bây giờ kiến thức cũng tạm là có và chip lại học hỏi thêm những mạch trái tim khác trên mạng để đưa ra 1 mạch trái tim hoàn thiện nhất đầy đủ các hiệu ứng.
Trong Code này chip chia ra làm 50 hiệu ứng khác nhau..các bạn có thể thay đổi sắp xếp lại hiệu ứng có thể xóa bớt hiệu ứng mà mình không thích.Hi vọng phiên bản cuối này sẽ làm các bạn hài lòng.
Mạch chip cũng sẽ vẽ lại mới để cho các bạn thực hiện đơn giản hơn,và sẽ có 1 loại mạch Bo cố định chỉ việc gắn linh kiện lên là ok,không phải làm câu dây nữa..Nhưng mỗi mặt có mỗi ưu nhược điểm riêng của nó..Tùy các bạn chọn thôi.Hôm nay là gần hoàn thiện code chip quay tạm clip hiệu ứng trên phần mềm mô phỏng cho các bạn xem.Chip mong các bạn góp ý về cách sắp xếp hiệu ứng cũng như là lỗi trên code lập trình để chip hoàn thiện nhất..Mạch sẽ phải hết tuần sau chip mới vẽ xong và viết bài hướng dẫn.Code sẽ cũng trong tuần sau đưa lên..Mạch này tương thích với phiên bản Mạch Trái Tim - Update nên các bạn yên tâm..bạn nào đã làm mạch đó rồi vẫn dùng code này bình thường nhưng Chip dung lương cao là 89S52 nhé.
Phiên bản mạch in loại nhỏ:
Ưu điểm của mạch nhỏ là các bạn có thể thu nhỏ kích thước mạch trái tim để vừa mạch vào và tiện dụng trong việc làm khung ảnh led.^^ nhưng nó có nhược điểm hàn trở 32 lần vào chân led..32 lần vào chân dây..32 lần vào chân Bo chip..mỏi tay lắm..hihi^^
Chip theo yêu cầu của 1 số bạn nên up file mạch in lên:
(file khoan led trái tim)
mạch sau khi hàn xong sẽ được kết nối như sau:
(File Hex Lite Free 5 hiệu ứng nạp IC 89C52)
Bạn nào muốn mua File Hex chạy 50 hiệu ứng đẹp như trong clip Mô Phỏng Bên dưới liên hệ để mua codeAdmin:new.moon9xone@gmail.com Giá 50k viettel
Qua tìm hiểu chip thấy,có cả những bạn học sinh phổ thông không biết gì về điện tử huống chi là làm mạch.Nhiều bạn hỏi mua những linh kiện gì,làm mạch,in mạch ra sao,..vân vân ^^ nhưng Chip cũng sẵn lòng giải đáp thôi.Nhưng chỉ mong các bạn đọc kỹ bài viết,qua trao đổi..sẽ làm được..cái gì cũng có cái giá của nó.
Chip nghĩ,nếu 1 bạn nào đó chưa biết gì..muốn làm..và cũng muốn học hỏi đi..Tiền mua phip đồng,mua linh kiện,mua led,mua bột sắt,mua nước rửa mạch..mấy thứ đó linh tinh mua ít đảm bảo bị chặt chém..rồi mua thiếc hàn..mua mỏ hàn...rồi đi nạp chip..có chỗ chém 20k 1 lần nạp..chip thấy mấy bạn kêu thế mà..buồn cho mấy ông quán Led nạp..Chip nạp thì Free cho (Chip ở Xa ^^)...sơ sơ các bạn tính ra cũng mất khá nhiều rồi...ít ra cũng 200 - 300k nếu ở xa đi mua..tiền xăng xe..hic nếu làm 1 lần rồi vứt mấy dụng cụ đó thì thật là phí..Nên nếu có thể thì nên mua..đặt hàng chuyển phát nhanh gọn..có hộp cả..Chip cũng đã chuyển hàng Mạch trái tim..hầu như toàn vào miền nam...bạn bè chát toàn miền nam là nhiều.Chip cũng chỉ tâm sự nhỏ nhỏ ngoài lề thôi..Các bạn làm có gì thắc mắc PM Chip ^^"
Trong Code này chip chia ra làm 50 hiệu ứng khác nhau..các bạn có thể thay đổi sắp xếp lại hiệu ứng có thể xóa bớt hiệu ứng mà mình không thích.Hi vọng phiên bản cuối này sẽ làm các bạn hài lòng.
Mạch chip cũng sẽ vẽ lại mới để cho các bạn thực hiện đơn giản hơn,và sẽ có 1 loại mạch Bo cố định chỉ việc gắn linh kiện lên là ok,không phải làm câu dây nữa..Nhưng mỗi mặt có mỗi ưu nhược điểm riêng của nó..Tùy các bạn chọn thôi.Hôm nay là gần hoàn thiện code chip quay tạm clip hiệu ứng trên phần mềm mô phỏng cho các bạn xem.Chip mong các bạn góp ý về cách sắp xếp hiệu ứng cũng như là lỗi trên code lập trình để chip hoàn thiện nhất..Mạch sẽ phải hết tuần sau chip mới vẽ xong và viết bài hướng dẫn.Code sẽ cũng trong tuần sau đưa lên..Mạch này tương thích với phiên bản Mạch Trái Tim - Update nên các bạn yên tâm..bạn nào đã làm mạch đó rồi vẫn dùng code này bình thường nhưng Chip dung lương cao là 89S52 nhé.
VIDEO DEMO -19/8/2012
Mấy hôm nay Chip bận cho mấy môn kiểm tra quá,giờ mới có thời gian Update bản Final mạch trái tim full hiệu ứng cho các bạn.^^
Mạch trái tim lần này chip sẽ rút kinh nghiệm từ các phiên bản trước,nhiều bạn phàn nàn có vấn đề mạch.Mấy mạch trước do chip cũng làm vội nên up lên,nguồn cấp không được ổn định,và việc câu dây trên mạch nhiều bạn không hiểu thắc mắc.Và còn vấn đề câu dây cho điện trở thật mỏi tay phải không các bạn..Mạch lần này sẽ không còn tình trang như thế nữa..KHÔNG câu dây..KHÔNG câu điện trở(điện trở trên Board mạch luôn)..KHÔNG bị vấn đề nguồn cấp nữa...Mạch gọn tối ưu 6x7cm.
Giờ chúng ta bắt đầu từng phần để có 1 mạch trái tim đẹp trang trí góc học tập hoặc tặng bạn bè.
I. Tìm Hiểu mạch nguyên lý: Việc trước tiên đó là làm 1 mạch điện sao cho đẹp,chạy ổn định,không thì chợp chờn khó chịu lắm,đây là mạch nguyên lý có sự kết hợp thêm nút bấm Reset khi mạch có vấn đề SOS và có sự kết hợp thêm điện trở băng PORT0 hỗ trợ cho cả nhưng code lập trình tích cực dương nữa.
 |
| MẠCH NGUYÊN LÝ |
Thông số các linh kiện cần mua chuẩn bị làm mạch in:
- 1 chip 89C52 (vì code lần này của chip to lắm)
- 1 đế chip 89C52 ( 40 chân)
- 1 IC LM 7805(loại KA tốt hơn)
- 2 tụ 10uF
- 1Tu 100uF
- 40 điện trở 330R(mua dư ra tí)
- 1 điện trở 10K
- 1 thạch anh 12MHZ
- 2 tụ gốm 33pF
- 1 nút bấm 4 chân nhỏ đen ý
- 1 thanh jump cắm(nhiều bạn hỏi cái này lát mình chỉ rõ hình)
- 1 trở băng 103(mạch chip thì ko cần ban ko cần lắp cũng ok)còn bạn nào dư tiền thì lắp hàn cho sướng tay^^
- dùng 32 led cứ mua 40 led đề phòng cháy(mua loại led đục nhé led quảng cáo ấy đep lắm)
Hình ảnh 1 số linh kiện cho các bạn nhận biết:
 |
| Led đục màu đỏ làm mạch trái tim |
 |
| Chip 89C52 nè |
 |
| Nút bấm 4 chân chọn loại bé bên cạnh na.Chú ý cắm..ko cẩn thận ko chạy mạch và ko reset được mạch nhớ đo chân 2 chân ko kết nối,ai ko làm được PM chip |
 |
| Chân led thì các bạn nhìn chân dài là dường ngắn là âm..chân dài bẻ nối vào nhau nối lên nguồn 5+ còn chân ngắn tách ra nối vào các chân jump trên mạch |
 |
| IC LM 7805 nè chỗ ô vuông trên mạch cắm chân Input na |
 |
| Tụ gốm 33pF bé lắm đó na |
 |
| Tụ hóa 10uF |
 |
| Thạch anh 12MHZ |
 |
| Dien trở băng như này |
 |
| Đây là bus cắm 8 chân các bạn cắt đôi ra nối với chân led còn phàn đầu cắm nối với jump |
 |
| Đây là Jump cắm |
Tiếp theo chúng ta nói tới mạch nguồn 1 phần rất quang trọng ảnh hưởng trực tiếp đến sự ổn định của mạch và sự tồn vong của chip.đối với nhưng bạn nào mà có biến áp ngoài thì có thể lắp thêm cầu diode để nắn dòng nhớ là 6-9v đầu ra thôi nà,rồi mới cắm vào mạch của chip đấy ko tèo..
Đây là mạch in chip vẽ trên phần mềm Orcad mới vẽ xong cách đây 1 tiếng còn nóng hổi^^
 |
| Sau đây chip hướng dẫn cho các bạn cách cắm linh kiện..sau các công đoạn làm mạch ta có 1 mạch in đẹp thì các bạn nhìn mạch mà cắm linh kiện cho chuẩn nhé..đừng làm ẩu..có gì ko hiểu comment bên dưới chip giải đáp. |
Còn việc cắm chip các bạn cắm đúng chiều có cạnh như sau và như trên hình
Đây là mạch in chip muốn tiết kiệm cho các bạn nên copy ra nhiều bản cùng 1 file hơi vất vả cho chip nhưng tiết kiệm money cho các bạn..chú ý in lên giấy thủ công mà trẻ con hay cắt dán ấy..là mạch mới đẹp.và sau khi in xong mạch tha hồ mà phá na..^^
Các bạn download file PDF bên dưới về ra quán photo (nhớ mua thêm giấy thủ công)rồi bảo họ in lên nhé.(Update server Mediafire)
(Update server Mediafire)
Như vậy là đã xong việc làm mạch rồi Bạn nào chưa biết cách làm mạch in thì qua đây..Hướng dẫn làm mạch in.
II.Giờ đến phần khung hình mạch trái tim:
Các bạn nên khoan led lên 1 tấm composite bé..hoặc tấm gì cũng được miến sao cho thẩm mỹ,hoặc trên tấm meca trắng thì quá hay..(Chú ý:Các bạn nên vẽ 1 hình trái tim ra giấy rồi bắt đầu bố trí vị trí led sao cho cân xứng như hình sau:
Bạn đừng để trái tim mập quá na..trông tròn thì xí lắm..mai chip có máy chip chup mạch chip làm cho các bạn xem.Mất 15 phút vẽ hì hục,rồi lấy compa châm lên giấy)
các bạn chú ý đấu led như sau các chân dương bẻ hàn vào nhau nhé:
+Đối với mạch in To phía trên thì các bạn không cần phải mắc điện trở ở chân led nữa nhé..
+Đối với mạch in loại nhỏ chip update hôm nay sẽ phải câu trở như hình bên dưới(Vì theo yêu cầu 1 số bạn thích Bo mạch nhỏ cho gọn và tiện dụng..nên chip vẽ update)
+Đối với mạch in To phía trên thì các bạn không cần phải mắc điện trở ở chân led nữa nhé..
+Đối với mạch in loại nhỏ chip update hôm nay sẽ phải câu trở như hình bên dưới(Vì theo yêu cầu 1 số bạn thích Bo mạch nhỏ cho gọn và tiện dụng..nên chip vẽ update)
Phiên bản mạch in loại nhỏ:
Ưu điểm của mạch nhỏ là các bạn có thể thu nhỏ kích thước mạch trái tim để vừa mạch vào và tiện dụng trong việc làm khung ảnh led.^^ nhưng nó có nhược điểm hàn trở 32 lần vào chân led..32 lần vào chân dây..32 lần vào chân Bo chip..mỏi tay lắm..hihi^^
Chip theo yêu cầu của 1 số bạn nên up file mạch in lên:
 |
| Mạch sau khi chip rửa xong FeCl3 |
 |
| mạch sau khi tẩy xong |
 |
| mạch sau khi hàn xong linh kiện lớp trên đầu chip có vết khuyết |
 |
| Mạch hàn xong lớp dưới |
 |
| Vị trí link kiện bên trong chip |
 |
| mạch nguồn IN là nguồn cắm out có chân dương dùng nối vơi chung led |
 |
| mạch hoàn chỉnh sau khi nạp code Chip có bán |
Mạch kích thước 4x7cm nên các bạn thoải mái download nhé.(Update mediafire)
(Update mediafire) |

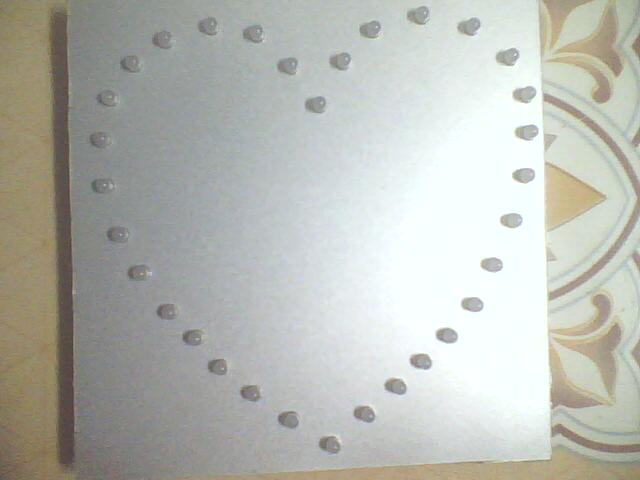

| Mặt trước sau khi khoan xong.Bạn nào thích tấm này với led màu đỏ thì chip còn hàng chip bán với giá 50K nhé đá khoan gắn lde đỏ loại led chuẩn đẹp quảng cáo và có nối chuẩn dây, |
 |
| Hình ảnh bẻ chân |
 |
| Bẻ các chân dương(anode) lại với nhau chân cathode bẻ riêng ra |
 |
| Bạn nối trở vào các chân âm loại 220R hoặc 330 R đều được trở bé nó sáng lắm |
III.Sơ đồ kết nối mạch và led:
 |
| Đây là mặt trước trong quá trình chip lập trình các bạn đừng mắc led theo kiểu này nó sẽ ngược hiệu ứng vào xấu |
 |
| Các bạn nên kết nối mạch như hình sau để mạch chạy không bị ngược hiệu ứng nhé..đó chình là kiểu các bạn lật cái mặt đằng sau hàn chân led để hàn đó... |
 |
| Hôm nay rảnh chip corel 1 mạch trái tim cho các bạn nào làm mạch cho nó nhàn..chứ cứ ngồi vẽ bút lại không cân led đâu..các bạn tải file bên dưới về rồi in với tỉ lệ phóng 100% là vừa tờ giấy vẽ thủ công rồi chấm khoan lên composite hay miếng gì tùy các bạn |
(file khoan led trái tim)mạch sau khi hàn xong sẽ được kết nối như sau:
IV.Phần chương trình và hướng dẫn nạp:
Chip nghe nói nhiều bạn nạp vất vả quá.Có bạn đi xe đến cho thợ quảng cáo led họ nạp cho lấy 20k đắt quá....5k là cùng..chip mà nạp Free cho các bạn..
Bạn nào mà không chuyên điện tử thì cũng không nên mua..vì mạch nạp đó ít ra cùng hơn 200k rồi.
 |
| Đây là hình ảnh mạch nạp cổng COM.Bạn nào mà mua nên dùng cổng USB cho tiện. |
Cách cài và sử dụng mạch nạp tại đây.
 |
| Mạch nạp cổng USB |
Chip nói qua cho các bạn hiểu tại sao làm mạch trái tim cần có mạch nạp chip như trên:
Nhiều bạn cứ nghĩ đơn giản là mua tất cả linh kiện về lắp ráp là mạch nó chạy ngon lành,nhưng đó là hiểu sai vì con chip 89xx này là chip lập trình cần có trí óc cho nó,nó mới hoạt động được,chứ không phải mấy con IC số 7447 + 555 chạy vài hiệu ứng là hết.
Nên mới có chuyện Chip bỏ công sức ngồi lập trình để có được 1 mạch trái tim full code đẹp mắt.Các bạn làm xong mạch rồi chỉ còn việc mua 1 con chip 89c52 hoặc 89S52 đem ra quán quảng cáo Led bảo người ta nạp code cho,chú ý tải file Hex bên dưới về rồi cho vào usb mang ra quán,người ta nạp mất có 5k thôi,nhiều bạn bị chém 20k,nếu là chip thì free cho nhưng bạn làm xong.
V.Phần hướng dẫn kết nối Sạc Nokia chân to:
các bạn nào không dùng Pin 9v hay dùng biến áp mà dùng cục sạc điện thoại.Chip thấy nhiều bạn thắc mắc lắp nguồn cục sạo vào 2 chân cấp nguồn thì led chỉ sáng mà không nháy..nguyên nhân là do sạc không cung cấp đủ dòng cho 7805 để nuôi chip và led..chính vì thế chip sẽ hướng dẫn các bạn cách kết nối sạc vào để cho mạch hoạt động
Theo như yêu cầu 1 số bạn Chip có vẽ thêm 1 phiên bản mạch BO Led Trái Tim gộp hết lại, mạch này có ưu điểm các bạn ráp sẽ đỡ lằng nhằng dây nối, tiện cho việc lắp ráp và chạy được luôn, nhưng nhược điểm là kỹ thuậ hàn dán mặt sau sẽ khó, đòi hỏi các bạn có kỹ năng hàn không thì sẽ xấu mạch....Chi tiết mạch TẠI ĐÂY
VI.Nạp code vào chip 89C52:
các bạn nào không dùng Pin 9v hay dùng biến áp mà dùng cục sạc điện thoại.Chip thấy nhiều bạn thắc mắc lắp nguồn cục sạo vào 2 chân cấp nguồn thì led chỉ sáng mà không nháy..nguyên nhân là do sạc không cung cấp đủ dòng cho 7805 để nuôi chip và led..chính vì thế chip sẽ hướng dẫn các bạn cách kết nối sạc vào để cho mạch hoạt động
 |
| Đối với phiên bản mạch nhỏ này các bạn kết nối sạc như hình nhé..chân 20 chip là âm 40 chip là dương |
 |
| Mạch phiên bản to hơn có sẵn trở phía trên mạch sẽ kết nối như hình nhé |
VI.Nạp code vào chip 89C52:
CODE HEX lite MẠCH TRÁI TIM FINAL
(File Hex Lite Free 5 hiệu ứng nạp IC 89C52) Bạn nào muốn mua File Hex chạy 50 hiệu ứng đẹp như trong clip Mô Phỏng Bên dưới liên hệ để mua codeAdmin:new.moon9xone@gmail.com Giá 50k viettel
Chú ý: Nhiều bạn mình không hiểu làm mà không chạy,vì lúc làm mạch phải chú ý cả những đường dây,và chân cắm cho đúng hướng,chip có cái khe đánh dấu thì quay ngược với 7805 có nghĩa là đuôi chip hướng về 7805,đừng cắm ngược,bạn nào mà làm rồi,chip đề nghị chụp ảnh lên,đứa link ảnh để chip xem và khắc phục nhé.
Những lỗi thường gặp và cách khắc phục mạch trái tim:
1.Nếu chip đã nạp code,mạch chỉ sáng led hoặc led sáng led không..kiểm tra nguồn nếu dùng 7805 thì dùng thử nguồn pin 9v.nếu vẫn bị thì thay thạch anh,nếu vấn bị..kiểm tra xem có bị chạm chỗ nào không.
2.Nếu chip đã nạp code,mạch không chậm,led không sáng..kiểm tra đứt dây,xem chân chung Anode ( chân dài) nối với nguồn + 5v chưa..nếu vẫn bị rút nút bấm ra..vì một số bạn không xác định chân..cắm bừa là mạch rest liên tục không bao giờ sáng.
3.Nếu led báo nguồn không sáng kiểm tra xem chân led cắm đúng chiều âm dương chưa..nếu đúng mà không sáng kiểm tra chân 7805 cắm đúng chưa..nếu cắm đúng mà vẫn không sáng..thì chết 7805.
4.Nếu đo điện áp chân ra 2 âm 3 dương 5v 7805 mà lớn quá 5.5v thì ngược chân cắm..và led sáng báo nguồn sáng rất mạnh..không được cắm chip ko die ngay..
5.Nếu nguồn chuẩn..led cắm chuẩn..mà không có hiện tượng gì..7805 nóng ran..kiểm tra cắm lộn IC 89xx không..chú ý..mạch nhỏ đầu IC lộn ngược 7805..còn mạch nhỏ IC cắm đầu chỉ vào 7805..
6...Chip sẽ update những lỗi lên đây để các bạn tra tìm hiểu..có gì khó cứ commnet..chip luôn check..Nhiều bạn hỏi nhưng chip trả lời yahu không kip và không hết..chip cố gắng tận tình viết bài giúp đỡ..nhưng nhiều bạn nói lời không hay.....Nên bạn nào hỏi chip sẵn sáng giúp đỡ hết mình...những cứ bình tĩnh...vì chip sinh viên năm cuối rồi bận vẽ mạch làm mạch...Mạch trái tim là đơn giản nhất..mấy nữa chip hướng dẫn làm đồng hồ đơn giản..rồi mạch hào quang..v.v Không biết còn sai nhiều ...
Chat:Chip biết mạch trái tim rất được nhiều bạn yêu thích,ngay cả Chip cũng vậy,hồi năm thứ nhất..thấy trên video youtube có mạch led trái tim chạy hiệu ứng đẹp lắm..nhưng trên phip đồng cố định ( làm kiểu này phí tiền phip lắm).Hồi đó không biết làm mà lại rất mê..tham gia robocon có 1 anh biết làm nhưng mà không nói rõ cách làm,Chip qua 1 khóa học nho nhỏ của thầy giáo lập trình hợp ngữ từ các lện cơ bản dần lên nâng cao,từ hiệu ứng đơn giản đến phức tạp từ 8 led sáng dần,sáng đuổi,sáng tắt xen kẽ..rồi lên 16 led rồi lên 32 led..và có thể hơn rồi cuối cùng cũng hoàn thành được niềm đam mê của mình - Một mạch trái tim do mình lập ra..^^
Những lỗi thường gặp và cách khắc phục mạch trái tim:
1.Nếu chip đã nạp code,mạch chỉ sáng led hoặc led sáng led không..kiểm tra nguồn nếu dùng 7805 thì dùng thử nguồn pin 9v.nếu vẫn bị thì thay thạch anh,nếu vấn bị..kiểm tra xem có bị chạm chỗ nào không.
2.Nếu chip đã nạp code,mạch không chậm,led không sáng..kiểm tra đứt dây,xem chân chung Anode ( chân dài) nối với nguồn + 5v chưa..nếu vẫn bị rút nút bấm ra..vì một số bạn không xác định chân..cắm bừa là mạch rest liên tục không bao giờ sáng.
3.Nếu led báo nguồn không sáng kiểm tra xem chân led cắm đúng chiều âm dương chưa..nếu đúng mà không sáng kiểm tra chân 7805 cắm đúng chưa..nếu cắm đúng mà vẫn không sáng..thì chết 7805.
4.Nếu đo điện áp chân ra 2 âm 3 dương 5v 7805 mà lớn quá 5.5v thì ngược chân cắm..và led sáng báo nguồn sáng rất mạnh..không được cắm chip ko die ngay..
5.Nếu nguồn chuẩn..led cắm chuẩn..mà không có hiện tượng gì..7805 nóng ran..kiểm tra cắm lộn IC 89xx không..chú ý..mạch nhỏ đầu IC lộn ngược 7805..còn mạch nhỏ IC cắm đầu chỉ vào 7805..
6...Chip sẽ update những lỗi lên đây để các bạn tra tìm hiểu..có gì khó cứ commnet..chip luôn check..Nhiều bạn hỏi nhưng chip trả lời yahu không kip và không hết..chip cố gắng tận tình viết bài giúp đỡ..nhưng nhiều bạn nói lời không hay.....Nên bạn nào hỏi chip sẵn sáng giúp đỡ hết mình...những cứ bình tĩnh...vì chip sinh viên năm cuối rồi bận vẽ mạch làm mạch...Mạch trái tim là đơn giản nhất..mấy nữa chip hướng dẫn làm đồng hồ đơn giản..rồi mạch hào quang..v.v Không biết còn sai nhiều ...
Chat:Chip biết mạch trái tim rất được nhiều bạn yêu thích,ngay cả Chip cũng vậy,hồi năm thứ nhất..thấy trên video youtube có mạch led trái tim chạy hiệu ứng đẹp lắm..nhưng trên phip đồng cố định ( làm kiểu này phí tiền phip lắm).Hồi đó không biết làm mà lại rất mê..tham gia robocon có 1 anh biết làm nhưng mà không nói rõ cách làm,Chip qua 1 khóa học nho nhỏ của thầy giáo lập trình hợp ngữ từ các lện cơ bản dần lên nâng cao,từ hiệu ứng đơn giản đến phức tạp từ 8 led sáng dần,sáng đuổi,sáng tắt xen kẽ..rồi lên 16 led rồi lên 32 led..và có thể hơn rồi cuối cùng cũng hoàn thành được niềm đam mê của mình - Một mạch trái tim do mình lập ra..^^
Qua tìm hiểu chip thấy,có cả những bạn học sinh phổ thông không biết gì về điện tử huống chi là làm mạch.Nhiều bạn hỏi mua những linh kiện gì,làm mạch,in mạch ra sao,..vân vân ^^ nhưng Chip cũng sẵn lòng giải đáp thôi.Nhưng chỉ mong các bạn đọc kỹ bài viết,qua trao đổi..sẽ làm được..cái gì cũng có cái giá của nó.
Chip nghĩ,nếu 1 bạn nào đó chưa biết gì..muốn làm..và cũng muốn học hỏi đi..Tiền mua phip đồng,mua linh kiện,mua led,mua bột sắt,mua nước rửa mạch..mấy thứ đó linh tinh mua ít đảm bảo bị chặt chém..rồi mua thiếc hàn..mua mỏ hàn...rồi đi nạp chip..có chỗ chém 20k 1 lần nạp..chip thấy mấy bạn kêu thế mà..buồn cho mấy ông quán Led nạp..Chip nạp thì Free cho (Chip ở Xa ^^)...sơ sơ các bạn tính ra cũng mất khá nhiều rồi...ít ra cũng 200 - 300k nếu ở xa đi mua..tiền xăng xe..hic nếu làm 1 lần rồi vứt mấy dụng cụ đó thì thật là phí..Nên nếu có thể thì nên mua..đặt hàng chuyển phát nhanh gọn..có hộp cả..Chip cũng đã chuyển hàng Mạch trái tim..hầu như toàn vào miền nam...bạn bè chát toàn miền nam là nhiều.Chip cũng chỉ tâm sự nhỏ nhỏ ngoài lề thôi..Các bạn làm có gì thắc mắc PM Chip ^^"
Bạn nào muốn sở hữu ngay 1 mạch led Trái tim Full hiệu ứng với lớp Composite Tráng Bạc sang trọng led sáng rất đẹp như video thì liên hệ với Chip qua địa chỉ Gmai:New.moon9xone@gmail.com
 |
| có nút bấm bật chạy ngay hết pin có thể cắm sạc chạy (sạc mobile) |
 |
| đằng sau sản phẩm có đóng hộp nghiêm góc 60 độ thích hợp |
 |
| bên trong san phẩm có gắn pin |
 |
| Mặt trước sản phẩm |
Giá: 299k - Giá Gốc - Nguồn dùng sạc điện thoại - Không tốn điện
Tình trạng: ( Hết Hàng ) Vui lòng đặt Online trước
Tình trạng: ( Hết Hàng ) Vui lòng đặt Online trước
KIT MẠCH TRÁI TIM:Bạn nào muốn tự tay làm 1 mạch trái tim để trang trí hoặc tặng người mình yêu,mà không làm được mạch,Chip có bán cả mạch KIT Điều khiển trái tim Loại có trở trên mạch hoặc không có trở đều có.Và có đầy đủ dây nối có gắn,chip 89C52 đã nạp Full code.Các bạn mua về chỉ việc gắn Led vào là chạy. Giá 150k
MẠCH LAYOUT + CODE ASM FULL HIỆU ỨNG: Bạn nào muốn nghiên cứu tìm hiểu về mạch led trái tim phục vụ mục đích học tập, sáng tạo thêm hiệu ứng Chip sẽ bán với giá 300K ♥ Hỗ trợ đọc code tìm hiểu, giải đáp thắc mắc.
Liên hệ Admin: (Gmai:New.moon9xone@gmail.com)
( CODE ASM Ver 1.0)
(CODE ASM Ver 1.1) Demo Bên Dưới
Những địa điểm Chip đã từng chuyển hàng mạch trái tim(hộp trắng)
-Hà Nội: số lượng 4
-Đà Lạt :số lượng 1
-Quảng Nam:Số lượng 1
-Sóc Trăng :Số lượng 1
- Đà Nẵng : Số lượng 1
-Hài Phòng :Số lượng 4
-Nam Định : Số Lượng 4
- Thanh Hóa : Số Lượng 2
Những địa điểm từng mua mạch điều khiển trái tim đã nạp code full:
-Đà Nẵng:
-Sóc trăng:
-Hà Nội:
-TP Hồ Chí Minh
- Quảng Nam
- Điện Biên
- Huế
- Hà Nội
-
Những địa điểm từng mua code full:
-Hải Phòng
MẠCH LAYOUT + CODE ASM FULL HIỆU ỨNG: Bạn nào muốn nghiên cứu tìm hiểu về mạch led trái tim phục vụ mục đích học tập, sáng tạo thêm hiệu ứng Chip sẽ bán với giá 300K ♥ Hỗ trợ đọc code tìm hiểu, giải đáp thắc mắc.
Liên hệ Admin: (Gmai:New.moon9xone@gmail.com)
( CODE ASM Ver 1.0)(CODE ASM Ver 1.1) Demo Bên Dưới-Hà Nội: số lượng 4
-Đà Lạt :số lượng 1
-Quảng Nam:Số lượng 1
-Sóc Trăng :Số lượng 1
- Đà Nẵng : Số lượng 1
-Hài Phòng :Số lượng 4
-Nam Định : Số Lượng 4
- Thanh Hóa : Số Lượng 2
Những địa điểm từng mua mạch điều khiển trái tim đã nạp code full:
-Đà Nẵng:
-Sóc trăng:
-Hà Nội:
-TP Hồ Chí Minh
- Quảng Nam
- Điện Biên
- Huế
- Hà Nội
-
Những địa điểm từng mua code full:
-Hải Phòng
CHÚC CÁC BẠN THÀNH CÔNG?
